WebODM在屋顶光伏中的应用
WebODM在屋顶光伏中的应用
由于屋顶光伏存在分布广泛,单个面积不大的特点,所以屋顶光伏的勘探存在很大的工作量,传统的屋顶光伏建设是由人挨家挨户考察,然后上门谈判,最后再安排人员上门测量屋顶相关尺寸并拍照,这样就存在以下问题:
- 户主外出,无法进门考察房屋是否符合条件
- 测量人员未经合格培训后经常漏尺寸,导致需要二次测量增加人工成本
- 房屋草图不直观,异形房屋设计师难以设计
针对以上问题,便用WebODM可以极大的解决
WebODM介绍
WebODM是一个基于开源技术的无人机影像处理软件，可以通过网页界面进行图像处理和地图制作。WebODM提供了一系列功能强大的工具，可以处理无人机拍摄的航拍图像，生成数字高程模型、正射影像等产品，用于地图制作、环境监测、城市规划等领域。
WebODM的特点如下：
- 开源免费：WebODM基于开源技术，完全免费，可以自由使用和修改。
- 网页界面：WebODM提供网页界面，简单易用，用户无需安装任何软件，只需要在浏览器中输入地址即可使用。
- 支持多种数据格式：WebODM支持处理多种数据格式，包括无人机航拍图像、卫星影像、激光雷达数据等。
- 处理速度快：WebODM采用多线程处理技术，可以利用计算机的多核处理器，快速处理大量数据。
- 数据处理准确：WebODM采用SfM（Structure from Motion）技术，可以自动提取航拍图像的特征点，并生成三维模型，保证数据处理的准确性。
- 生成多种产品：WebODM可以生成多种产品，包括数字高程模型、正射影像、点云数据等，可以满足不同需求的用户。
- 支持云计算：WebODM可以在云服务器上运行，用户无需购买昂贵的计算机设备，可以节省成本。
总的来说，WebODM是一个功能强大、使用简单、数据处理准确的无人机影像处理软件，可以为用户提供全面的数据处理和地图制作解决方案。
WebODM安装
WebODM安装分为自动安装和手动安装,自动安装可以在官网下载花费57美元下载安装包,同时可以获得一年的技术支持,手动安装开源免费,本教程介绍了WebODM在Windows10系统上的手动安装。
WebODM环境准备
WebODM需要一些软硬件基础环境的支持才能运行，软件部分需要的支持有：
以上这些基础环境可以自行百度安装，docker最好换成国内的源，能节约启动时间，WebODM推荐的硬件支持需要100G的硬盘空间和16G的内存空间，实际根据自己建模的图片大小可以自行分配，对应的表格为：
| 图像数量 | 内存（G） |
|---|---|
| 40 | 4 |
| 250 | 16 |
| 500 | 32 |
| 1500 | 64 |
| 2500 | 128 |
| 3500 | 192 |
| 5000 | 256 |
在安装环境和分配内存的过程中会出现一系列的问题，根据不同的问题可以寻找不同的博文支持，以下是一些问题的解决方法：
WebODM项目启动
基础环境安装完成后，可以通过以下步骤启动WebODM项目，：
在某个目录下新建文件夹webodm，右键使用git的命令行工具输入命令
#克隆项目到本地
git clone https://github.com/OpenDroneMap/WebODM --config core.autocrlf=input --depth 1
#进入项目文件夹
cd WebODM
#启动项目
./webodm.sh start
启动项目后需要等待很长时间，如果没有报错则耐心等待出现以下图片则说明安装成功
在docker桌面中可以看到如下界面

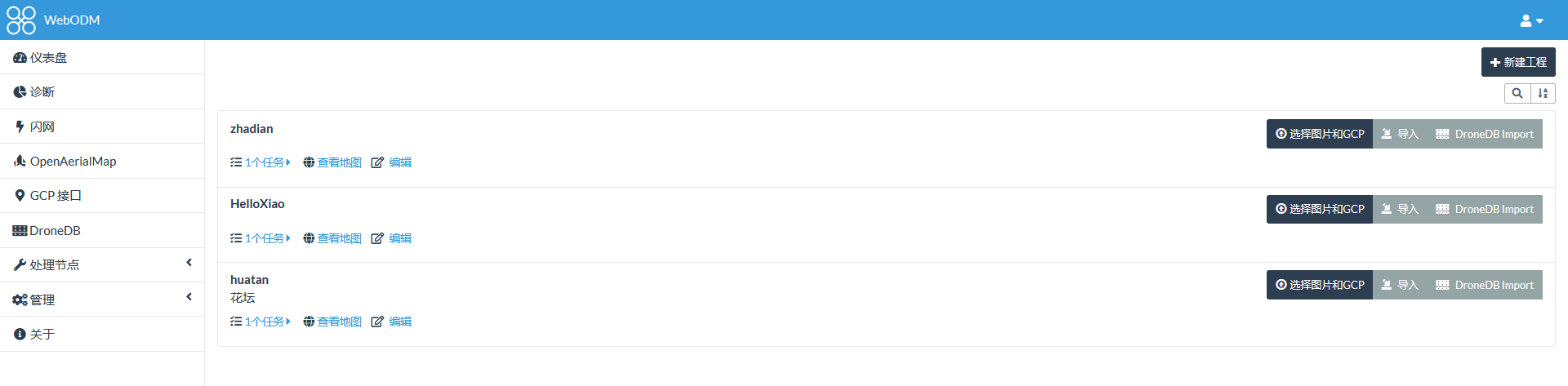

在浏览器中输入 localhost:/8000，即可打开初始化页面，需要注册管理员账号和密码，输入自己的管理员账号密码即可登录到系统中，如下图
WebODM项目应用
WebODM项目启动后可以进行项目的建模，只需要选择建模扫描的照片即可建立三维模型和正射影像。建模成功后可对建模的物体进行测量距离、高度、面积、体积等，并导出测量结果的DXF文件，使用AutoCAD打开，获取平面草图。

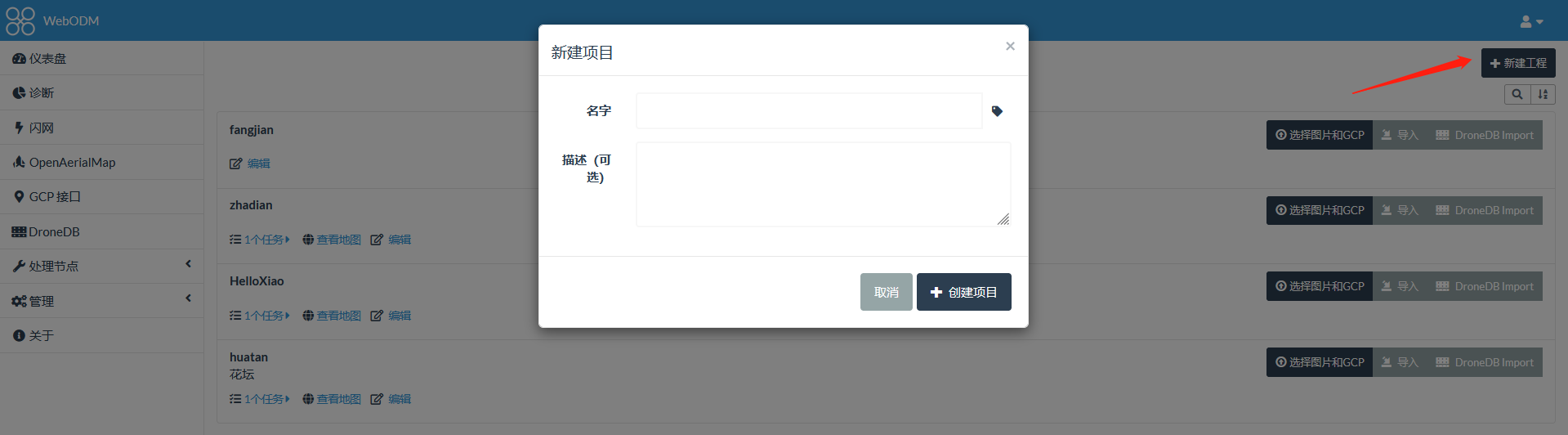

新建项目

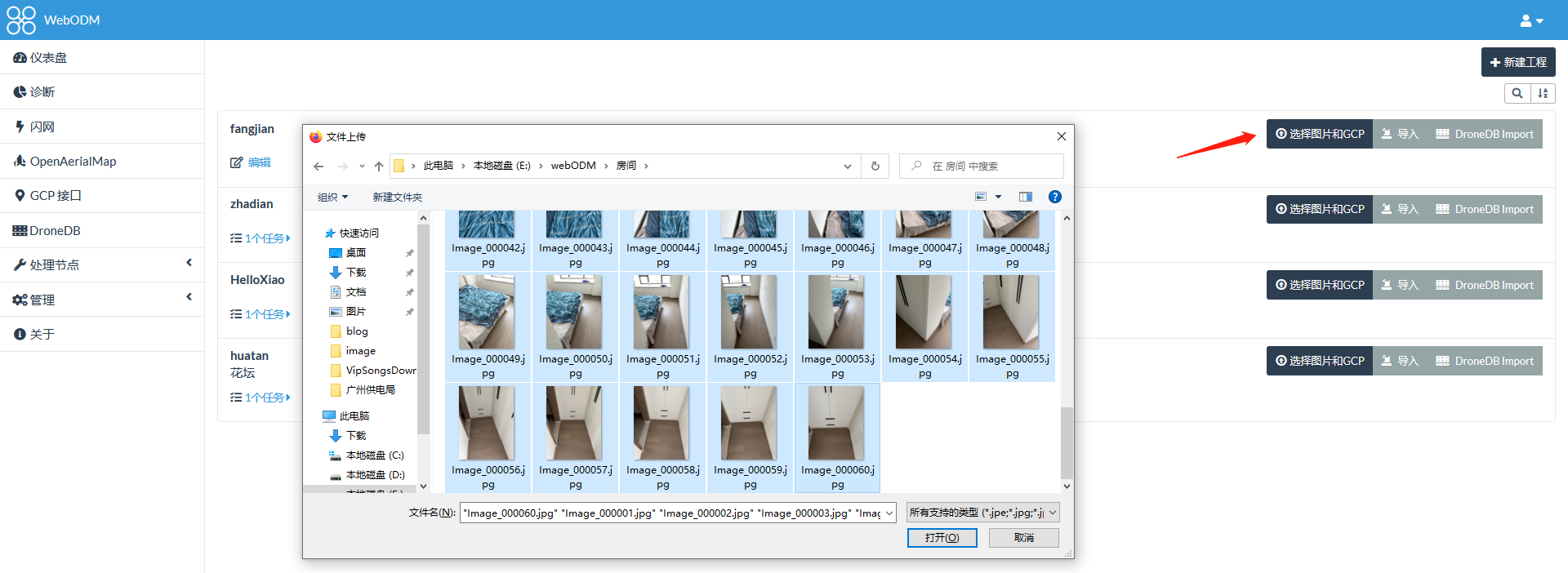

添加图片

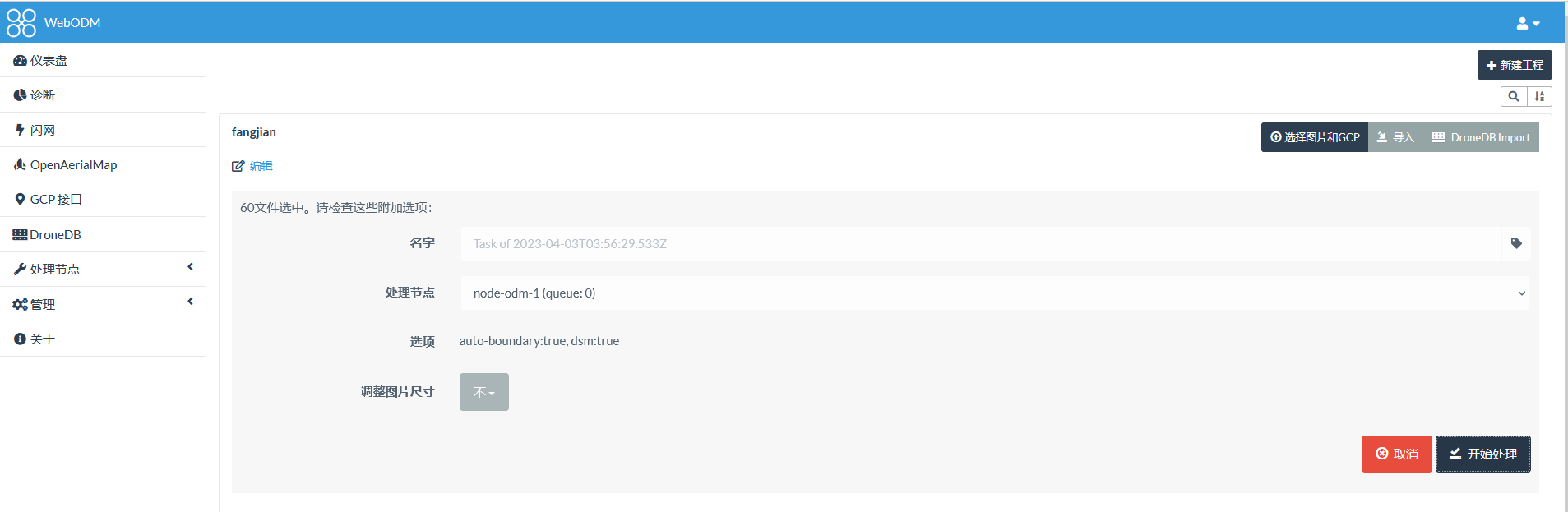

处理图片

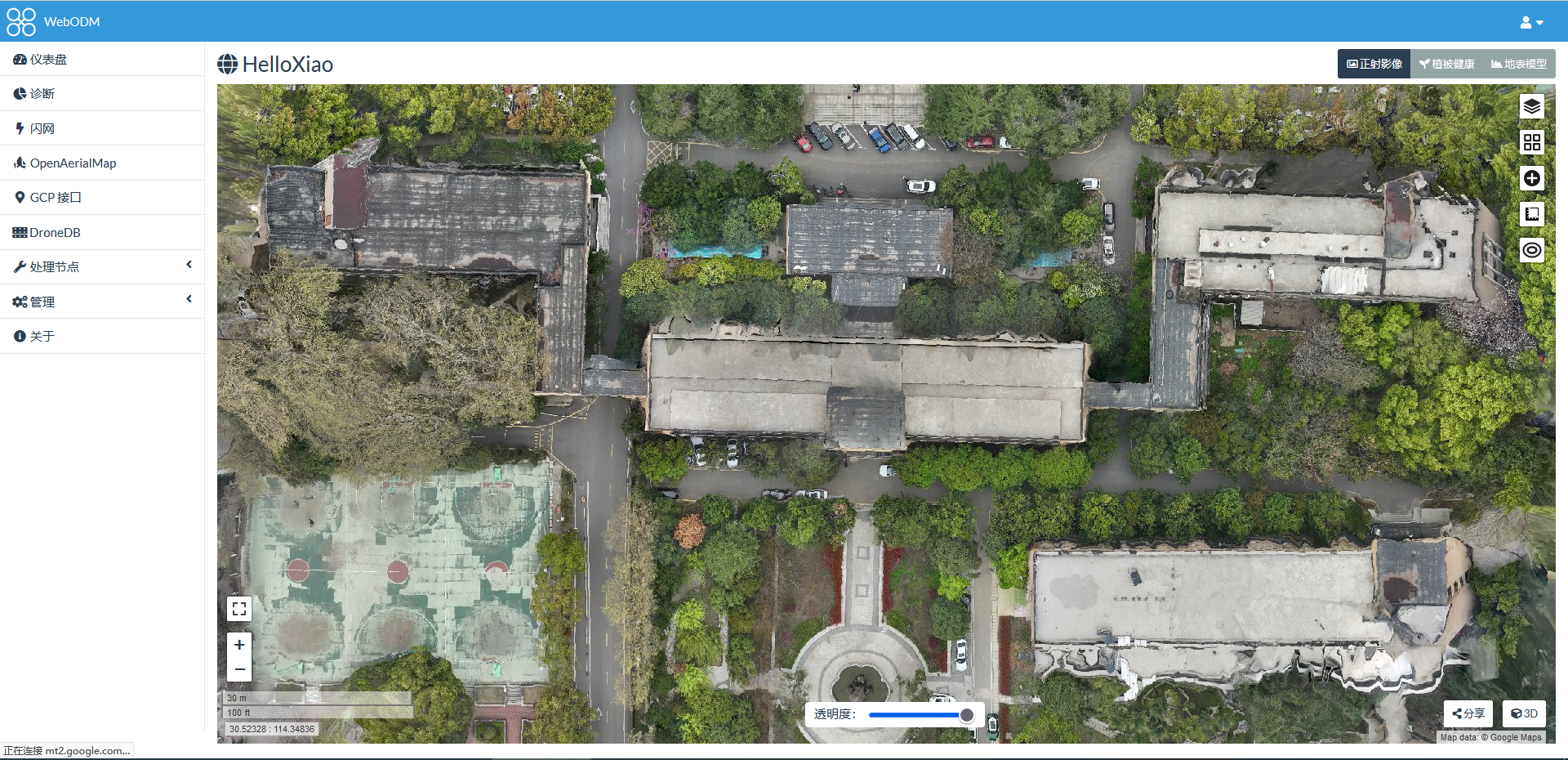

查看二维正射影像

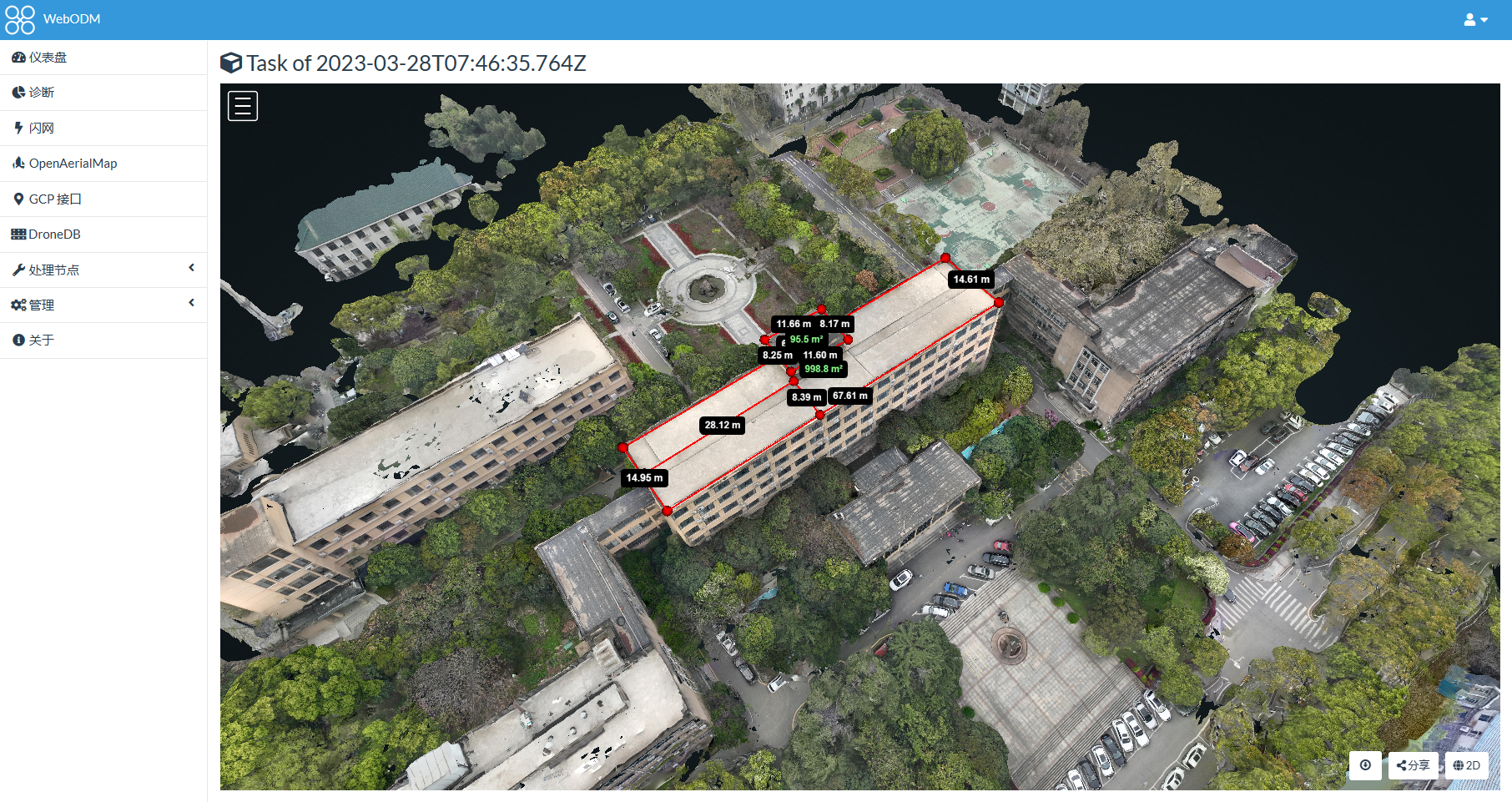

查看三维模型并测量

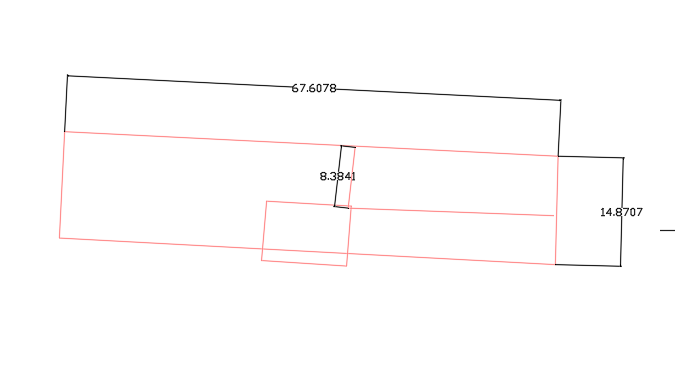

导出DXF文件到CAD
